粒子图像测速仪

       粒子图像测速仪(PIV)是一种非接触式激光光学测量技术,用于研究和诊断流动,湍流,微流体,喷雾雾化和燃烧过程。

       标准PIV使用单个CCD或CMOS相机测量平面(2D2C)中的两个速度分量。

       立体PIV使用两个相机测量平面中的三个速度分量(2D3C)。

       Volumetric Velocimetry(也称为TOMO PIV)使用两个或更多相机测量体空间中的三个速度分量(3D3C)。



       高频TRPIV 受益于CMOS相机技术的进步,以全分辨率下高达25600 fps(每秒帧数)的帧速率获得高分辨率PIV图像。

       测量流场其他相关的技术包括粒子跟踪测速(PTV),特征跟踪和特征PIV。

       MicroPIV用于晶片科技设备中的微通道流动研究。

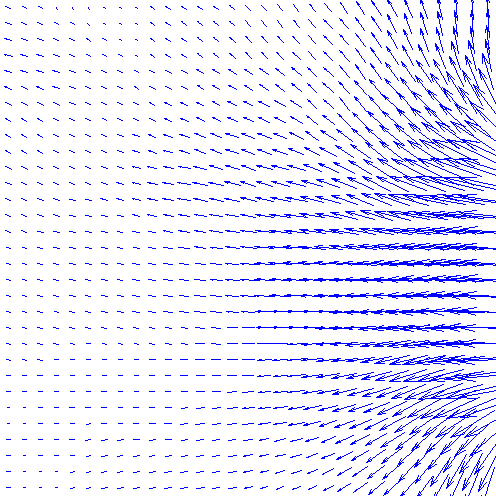

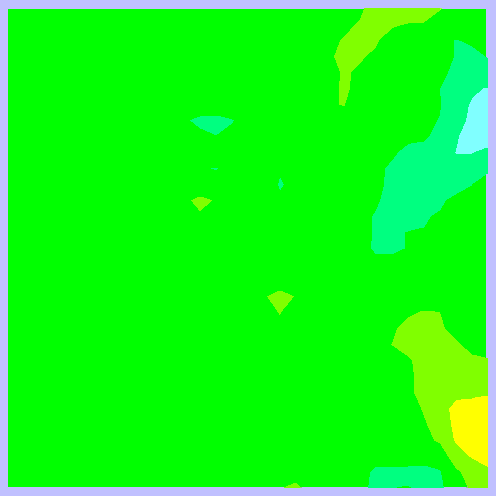

从泵出口旋涡对的动​​画。动画直接从DynamicStudio数据库生成。

特征

非接触式平面或体积技术

速度范围从0到超音速

两个或三个速度分量同时测量

测量区域从小于1mm2到大于1m2

流场瞬时成像测量

流场横截面或体空间中瞬时速度矢量

提供统计数据,空间相关性和其它相关数据

结果与CFD结果类似



相机

CMOS相机

对于时间分辨成像

DynamicStudio

图像测量软件平台

系统

同步器

软件

DualPower

用于经典的PIV





激光器

DualPower TR

用于时间分辨TRPIV







RayPower

紧凑而经济的解决方案





照明光学器件

导光臂





立体PIV配件







配件

专业产品咨询

三维体空间测速系统
下载PDF

流场诊断
粒子图像测速解决方案

下载PDF

产品资料PDF下载

测量原理

粒子图像测速(PIV)是一种全流场技术,可在流体的横截面上提供瞬时速度矢量测量。了解更多

应用示例

用于测试例如汽车,火车,飞机,建筑物和其他物体/结构的空气动力学的风洞速度实验。了解更多

原理介绍
